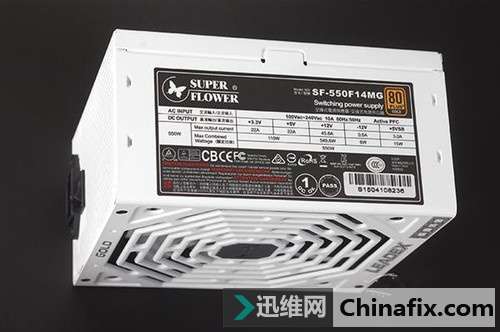

首先我們從PC電源必備的接口開始講起，第一個要講的是體積最大的24Pin主供電接口，它也叫做24Pin主板供電接口，之所以這么叫是因為它是直接插入主板上的，是最主要的PC供電接口。

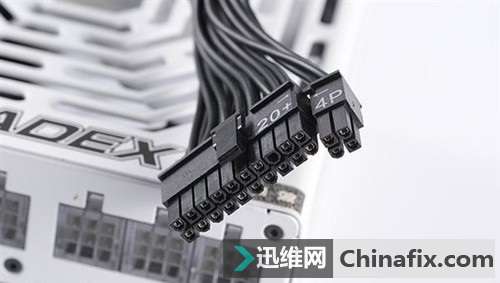

電源24Pin主供電接口

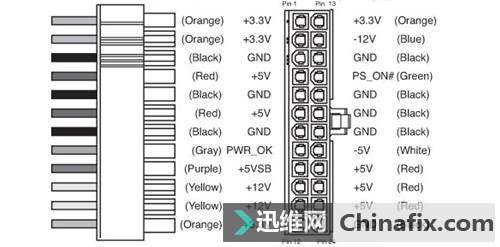

電源24Pin主供電接口定義



　　電源的24Pin主供電接口共計有2組+12V供電、5組+5V供電和4組+3.3V供電，每組供電的最大傳輸電流一般為6A，因此24Pin主供電接口的+12V、+5V和+3.3V供電的最大功率分別為144W、150W和79.2W。



　　值得注意的是現在24Pin主供電接口分為兩種結構：一種是整體式的24Pin，另一種是分離式的20+4Pin，兩種接口的24Pin主供電接口都適用于現在的主板，性能上并無區別。后者之所以采用分離式的設計主要是為了兼容以前采用20Pin供電接口的老式主板，不過這樣的主板早已被市場淘汰，因此現在不少電源都會直接使用整體式設計的24Pin主供電接口。





　　由于24Pin主供電接口所提供的+12V供電功率有限，因此現在的CPU都采用了獨立接口來獲取+12V供電，而負責給CPU供電的就是電源上的ATX 12V 4Pin或EPS 12V 4+4/8Pin接口，也就是我們常說的CPU 4Pin/4+4Pin/8Pin供電接口。

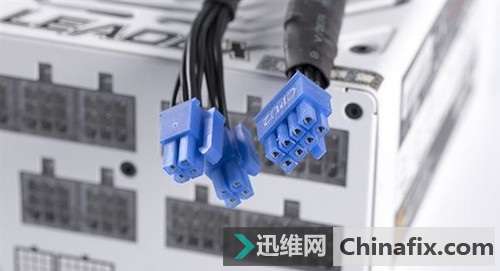

CPU 4+4Pin與CPU 8Pin供電接口

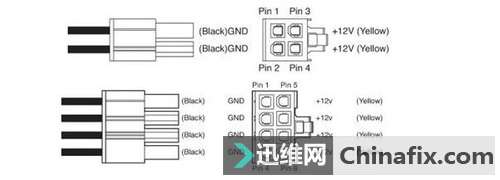

ATX 12V 4Pin及ATX12V/EPS 12V 4+4Pin接口定義



　　CPU供電接口有4Pin、4+4Pin和8Pin等三種， 其中4+4Pin和8Pin本質上是同一個接口，他們之間僅僅是分離式設計和整合式設計的不同，是出于兼容性的考慮，性能上并無差異。CPU 4Pin供電接口包含有兩路+12V供電，而4+4Pin/8Pin供電則有4組+12V供電，前者每組供電的最大傳輸電流一般為8A，后者每組最大傳輸電流一般為7A，因此CPU 4Pin供電接口的最大供電功率為192W，而CPU 4+4Pin/8Pin供電接口則為336W。



　　值得注意的是，由于CPU并不直接使用+12V供電，而是需要通過開關電源電路將+12V轉換為自己的工作電壓，因此這里面還存在著轉換效率，因此部分高端處理器雖然可以使用CPU 4Pin進行供電，但是考慮到工作穩定以及超頻等需要，部分高端處理器大都需要用到4+4Pin或者8Pin的CPU供電接口，后者的供電功率更加充足，因此大家在組裝高端平臺的時候，務必要注意選用的電源以及主板是否提供4+4Pin或8Pin的CPU供電接口。





　　與CPU供電的做法相同，現在獨立顯卡已經不僅僅是從主板插槽上取電，為了滿足GPU對供電的高需求，現在主流或以上級別的顯卡大都需要使用外部供電，而這個供電接口則是大家熟悉的PCI-E供電接口，主要是有6Pin和6+2Pin兩種。

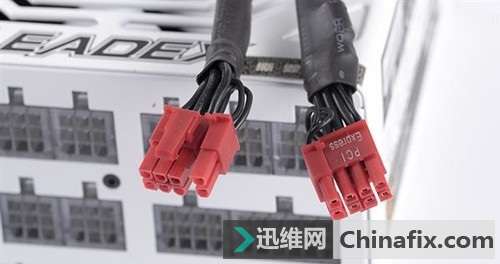

PCI-E 6+2Pin接口

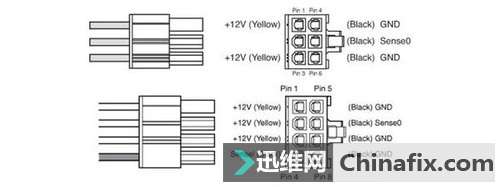

PCI-E 6Pin/6+2Pin接口定義



　　PCI-E 6+2Pin供電接口本質上就是8Pin供電接口，同樣是分離式和整體式的區別，不存在性能上的差異，僅僅是出于兼容性和多用性的考慮，因此現在電源上基本只有6Pin和6+2Pin兩種PCI-E顯卡供電接口。PCI-E供電接口主要提供+12V供電，其中PCI-E 6Pin供電有2組+12V供電，而PCI-E 6+2Pin則有3組+12V供電，一般而言每組能承擔6A供電，因此PCI-E 6Pin供電的最大輸出功率為192W，而PCI-E 6+2Pin的有288W。



　　然而這是PCI-E 6Pin以及PCI-E 6+2Pin接口最大傳輸功率的物理值，并不是PCI-E規范中的限定值。實際上按照PCI-E規范的要求，單個PCI-E 6Pin的供電功率不得大于75W，單個PCI-E 6+2Pin/8Pin的供電功率不得大于150W，這些規范中的數字都遠小于接口的實際物理上限。





　　上面說到24Pin主供電接口、CPU供電接口以及PCI-E供電接口都是PC中的供電大戶，它們對應也是PC中最重要的硬件。不過要從用途上來說的話，下面要說到的D型大4Pin接口以及SATA接口就更為廣泛了，因為硬盤以及各種外設的供電都基本依賴這兩個接口。

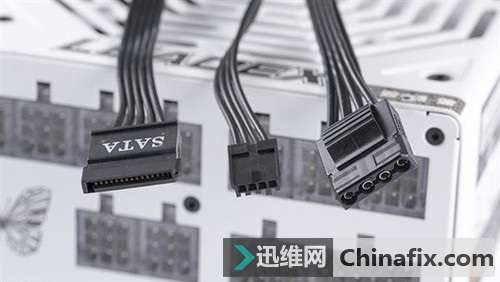

SATA電源接口、軟驅供電接口、D型大4Pin接口



　　D型大4Pin接口是目前電腦中現存的最古老的一種接口，由Molex公司制造和銷售，業內將其稱為Molex接口，不過由于其體積較大，而且外型呈有點像是被拉長的字幕D，因此也有“大4Pin”、“D4Pin”多種叫法等，對玩家來說堪稱是最熟悉的電源接口了，老式硬盤、光驅以及機箱風扇等都需要依賴其進行供電。　

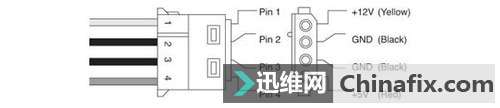

D型大4Pin接口定義



　　D型大4Pin接口可以提供1組+5V和1組+12V供電，當然玩家也可以通過+12V供電、+5V作地線的方式獲得+7V供電，其使用的端子可以承受最大13A的電流，不過出于安全考慮，有相關的規范要求每個端子的實際供電應該控制在5A以內，因此D型大4Pin接口+12V供電功率為60W，而+5V則為25W。



　　順帶一說的是俗稱“小4Pin”的軟驅接口，其接線方式與D型大4Pin基本相同，但是體積要小得多，供電功率也要略低一些，由于軟驅已經淘汰的緣故，現在很多電源產品已經不再提供這個接口，因此這里我們就不詳細說明了。



SATA電源接口定義



　　而SATA電源接口則是目前SATA硬盤包括HDD機械硬盤以及SSD固態硬盤的主要供電來源，起可以提供+12V、+5V和+3.3V供電，每組電壓對應3針，共15針。每個端子可以傳輸的電流為1.5A，所以12V、5V和3.3V各可以傳輸的電流都為4.5A，功率分別為54W、22.5W和14.85W。



　　由于大部分的SATA設備都可以在沒有+3.3V供電的情況下正常工作，因此如果玩家確實需要大量的SATA電源接口但電源本身提供的數量有所不足，那就可以使用轉接線從D型4Pin接口轉接擴充。





　　通過我們的講解，大家對于電源上的各個PC供電接口已經有初步的了解，相信以后裝機就再也不用擔心會有“這個接口是什么、那個接口又是什么”的疑惑了。在最后我們要給大家講一句，其實每個PC供電接口造型都不相同，都有防止插錯的防呆設計，如SATA電源接口中的L型插槽、CPU供電接口中的方形和梯形端子等，只要大家仔細觀察、不迷信“大力出奇跡”，即便你是新手也是可以完全避免PC供電接口插錯的尷尬的。
