主板的故障現象是開機不顯示
打值沒有明顯短路的地方
通電測量后發現沒有cpu供電
于是查cpu電源管理芯片的工作條件
Vcc 5v
En 3.3v
Svid 1v
Pg 0.7v
還量一些設置腳發現都正常
懷疑可能是cpu電源管理芯片壞了
示波器到了以后
先是測下管g級
發現沒有波形，
于是再查驅動芯片的供電，使能信號，自舉升壓，脈沖輸入
發現脈沖輸入有2v電壓無波形
說明cpu電源管理芯片沒輸出
那只能再查一下cpu電源管理芯片的工作條件了
測量后發現svid有電壓無波形
難道是cpu壞了？
這種情況只能查一下cpu的其他供電和pg信號，看正不正常
測量供電 Vccsa，vccio，vccst均正常
接著測量pg信號
非核心電源好信號procpwrgd正常，但vccst_pwrgd無電壓
仔細一看 發現1k的上拉電阻掉了
接著從料板拆了8.2k的電阻補上

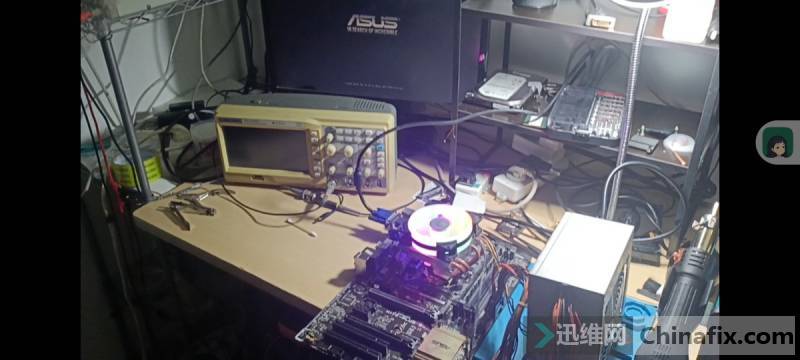

補完后成功點亮
最后分享一下我查cpu供電的一些思路， 僅供參考
觀察有無掉件錯件
1 打值供電上下管g級對地值，正常是上管高下管低
如發現不正常，依次拆除上管，驅動芯片判斷故障點
2 測量上管ds級是否短路（測一相即可）
測量上管dg級是否短路，如短路，更換對應相上下管，驅動芯片（cpu電源管理芯片）
更換芯片后需要再次打值上下管g級，以防虛焊導致燒u
3 無短路通電測量所有下管g級是否有波形
3.1 無波形，
查驅動芯片供電vcc，自舉升壓vboot，使能信號en，脈沖輸入pwm(下降沿觸發)
3.1.1 無脈沖輸入，
查cpu電源管理芯片的供電vcc，
開啟信號en，
電源好信號pg（給南橋，華碩0.7v：二極管的鉗位作用），
procpwrgd（南橋給cpu的非核心電源好信號），
svid信號，對地值是否正常，有無電壓波形
有電壓無波形查cpu的其他供電及pg信號，正常則干U
還有一些設置腳，比如頻率設置，軟起動設置，過熱指示信號，極限電流設置等
這些出問題都會導致cpu電源管理芯片無脈沖輸出
3.2 有波形，說明可能是反饋電路出問題，芯片保護了
查驅動芯片自舉升壓腳
示波器測電感后端的波形是否正常，過壓欠壓都會導致保護
查電壓反饋回路fb，
電流檢測回路csp、csn 電感虛焊會導致兩端壓差變大，從而導致過流保護
反饋補償comp
|
