關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因

作者: 佚名  日期:2024-07-27 09:05:43   來源: 本站整理

 先說結論:FXXXXXXCK狗商家發我的芯片是壞的!導致走了不少彎路。

關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因





上圖就是壞的這個芯片,壞的位置是VOUT1,轉換出來的電壓他么的不是3.3V而是2.2V!我就操了!
這個芯片轉換出的電壓為+3VS,而這個+3VS是給屏和HDMI供電的!電壓只有2V多導致接了鍵盤大小寫可以亮但是筆記本屏幕不亮,外接顯示器也不亮,SPK吱哇亂叫。這一堆稀奇古怪的問題!
還好這個芯片我手里很多料板上都有,找了個別的聯想板子拆了個APE8990GN3B換上去,成功代用。
換上去之后,內屏也亮了,HDMI也輸出了,喇叭也不鬼叫了,腰也不酸了,腿也不疼了,一夜也可以七八次了。總之就是各種正常了。

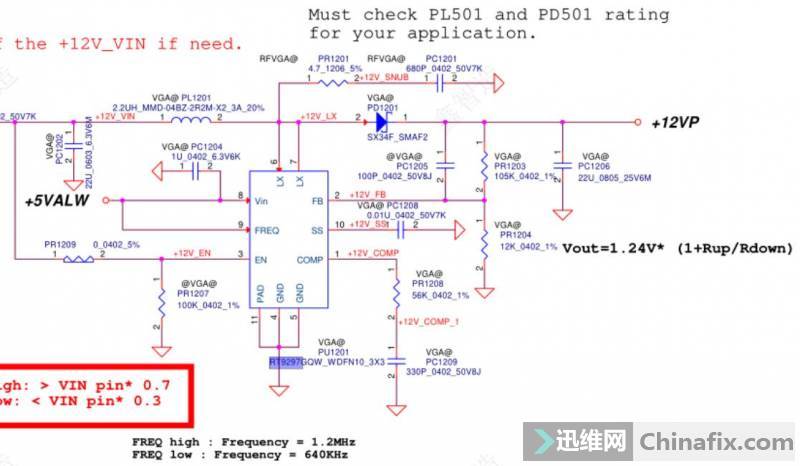

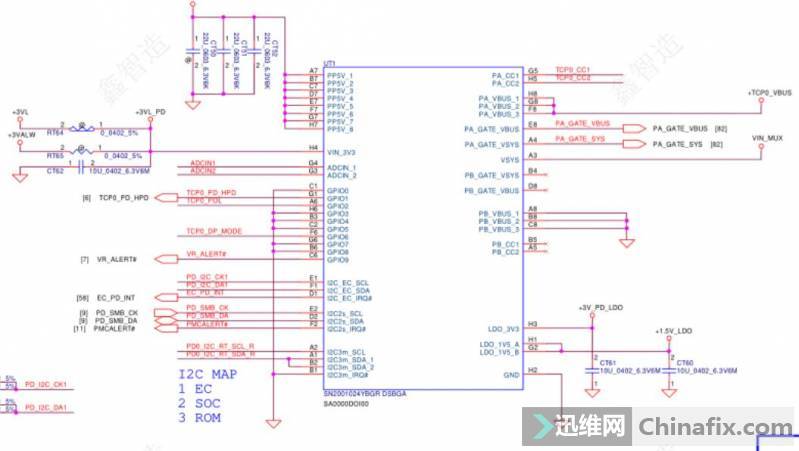

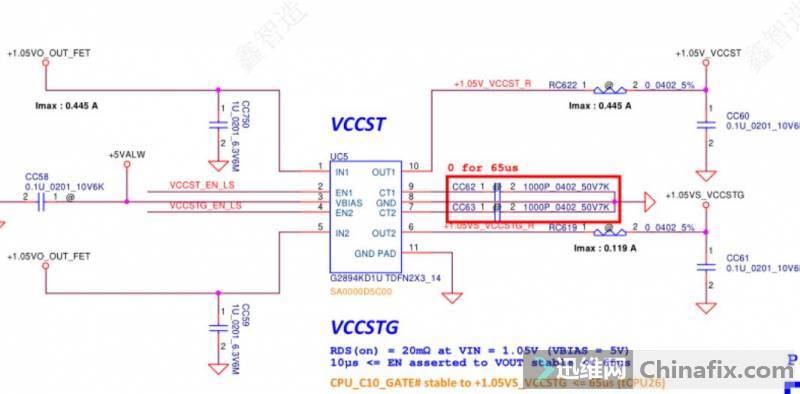

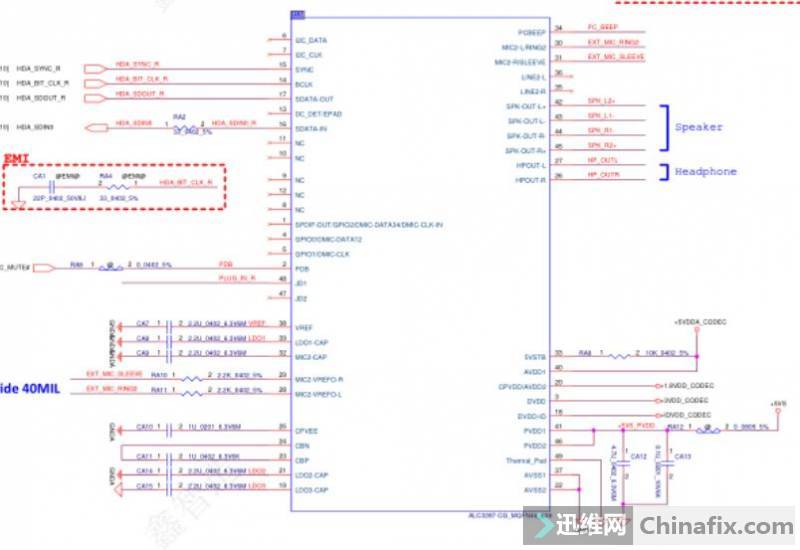

總結一下壞的芯片,我這邊只貼原理圖,避免不懂行用戶照貓畫虎各種白嫖。記住便宜的就是最貴的。
關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因



關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因


關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因


關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因


關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因

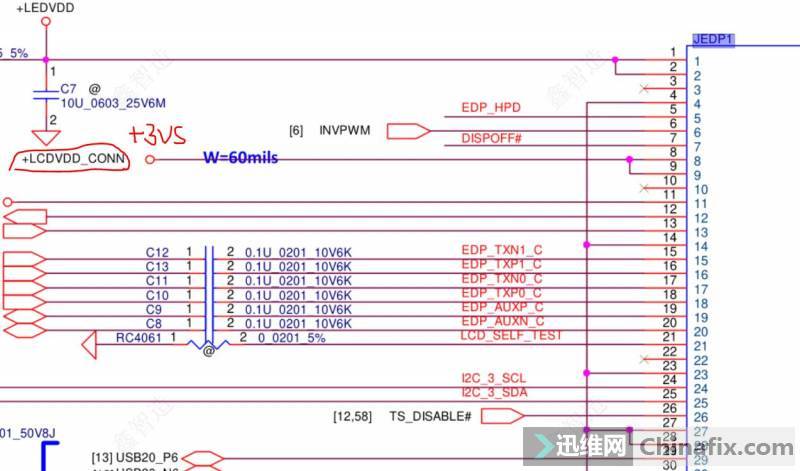

說說思路,一開始是從屏不亮開始入手,期間有發帖子請教大家屏供電的圖紙如何看。https://www.chinafix.com/thread-1366446-1-1.html主板拆出來,EC飛線焊接出ON/OFF接開關到地來實現手工觸發。觸發后量測屏供電的89腳。馬上發現問題:電壓不是3.3V,只有2.3-2.5V不等跳變。
關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因

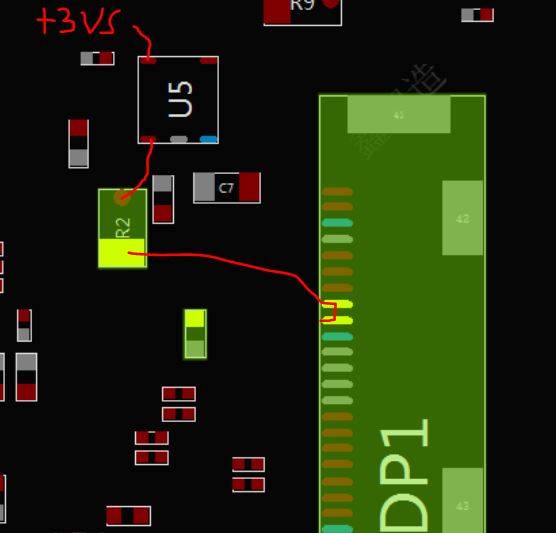

于是順藤摸瓜。發現信號叫做+3VS
關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因

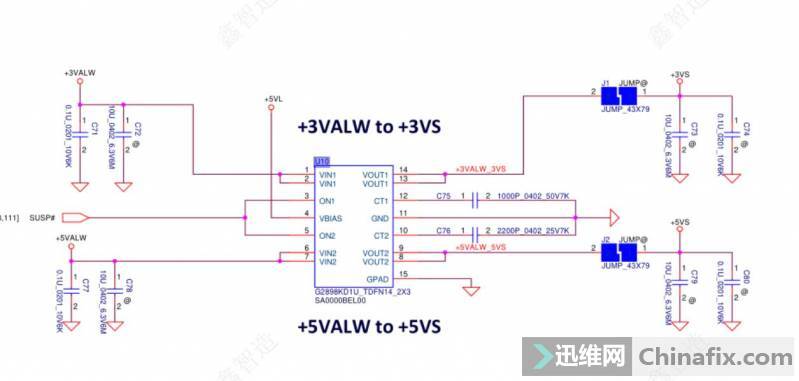

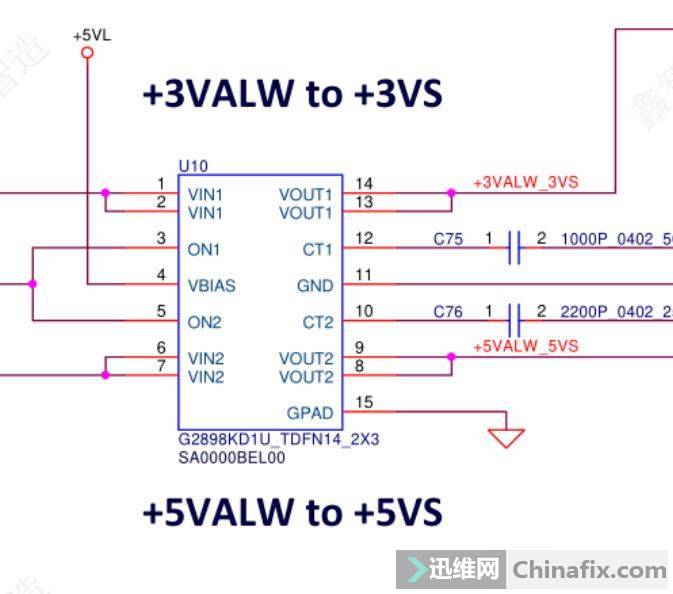

繼續摸瓜,發現是U10轉換而來。
關于小新LA-K321P短路,修好后可開機但不亮屏的最終原因

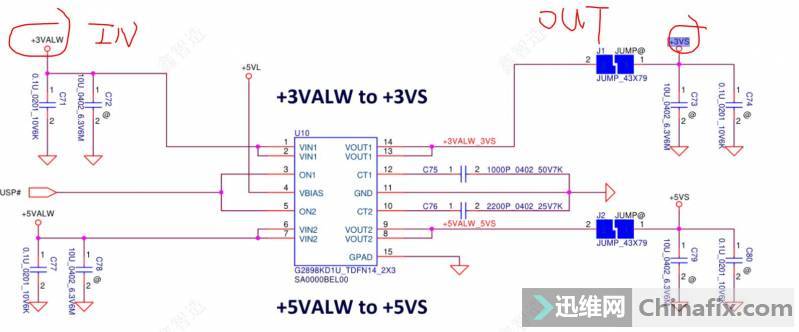

而IN端是3.3V,可見要么是芯片壞,要么是后端拉低。
斷開OUT跟后端的連接,量測發現OUT輸出2.3V,馬上鎖定罪魁禍首。就是這個芯片/。
料板上找到一個不同型號但是原理圖一樣的,直接換掉 ,成功秒殺。/
