[主板維修] 微星B150M MORTAR 主板 CPU座斷針手工修復 |
|
作者: 佚名 日期:2017-03-30 21:24:57 來源: 本站整理
|
一個大學生拿來一臺機說主板的CPU針座己被他自己搞壞,我接過來看有十幾顆針己歪,有些嚴重,有些只是少許偏歪,留機下來待修.
主板微星B150M MORTAR 主板,1151針,發現有好幾處針腿己歪,先用針加放大鏡加燈把好搞的先挑正,這些針都有一定的彈性(用手指在上面輕壓沒有問題),只要動作

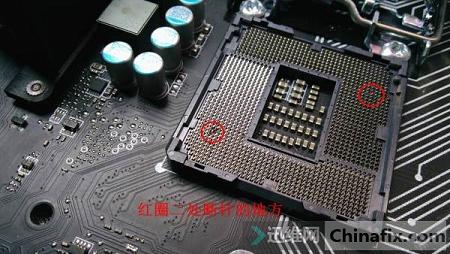

不是太大,慢慢挑還是可以挑正的,最后要和上下左右的針對齊,還有高度,最后有二顆斷針,有一顆原先己斷,另一顆因?yàn)榧?80度向后翻,挑回時己節
斷.先不管斷針,直接上CPU試機,不顯,看來只能補針了,因?yàn)槭侵粩嗔硕w針,不多,要是太多了就不要補了.

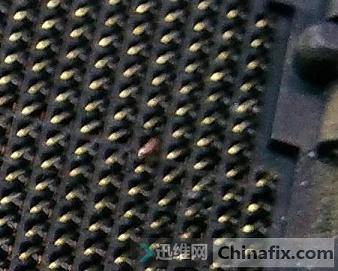

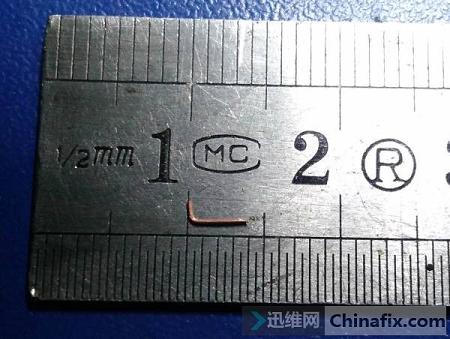

材料選用漆包銅線,直徑大小沒有卡尺不能量,先刮去外漆,載成圖片中的大小,長的這邊可以上少少的錫,上得太多怕進不了里面的孔,用夾子加放大鏡準確放入斷針的孔

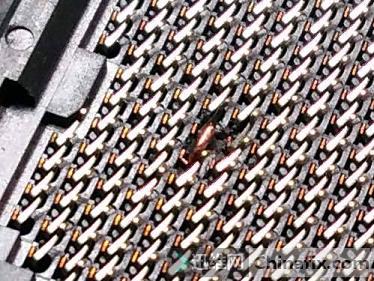

里,調整好外面銅線的方向后,左手用針定住漆包銅線,右手用電鉻鐵(尖頭)對銅線加熱,這樣對在孔內銅線上的錫加熱以達到固定作用.最后調整銅線接觸CPU的點面
位置.二針加好后,試機直接點亮,最后進系統WIN7一切功能正常.到此維修結束,耗時2個小時.
|
-

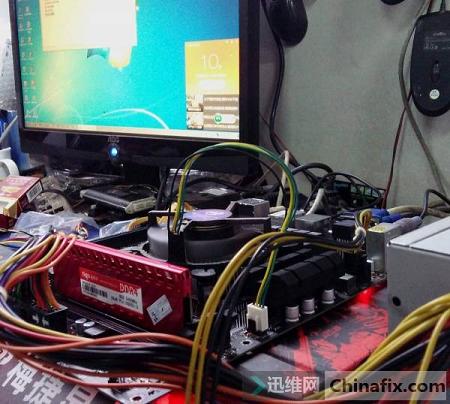

點亮機器進WIN7
-
主板型號
-
針
-
-
-
| |
