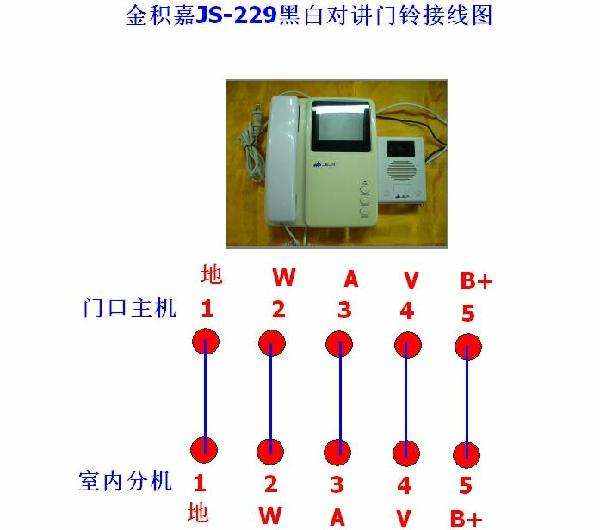

5芯線對講門鈴接線方式如下：
主機出來的5芯線分別是 紅（+V）+12V、白（TXD）數據發送、黑（RXD）數據接收、綠（GND）地線、藍 （ALM）聯網信號，分別對講分機的排線是 黑、紅、黃、綠、白 （+12\ RXD\TXD\GND\ALM ） 如果分機連接的排線不是 黑、紅、黃、綠、白 請按照分機的接線柱來接。

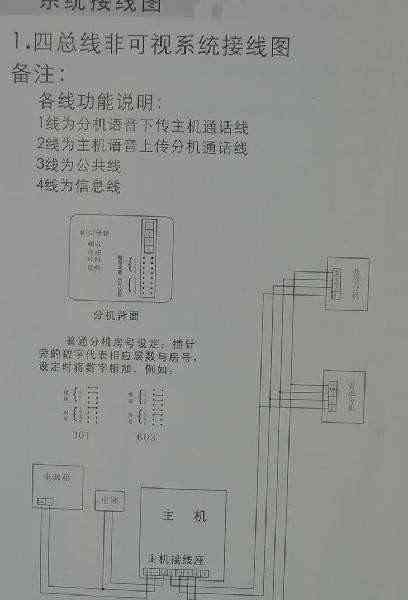

非可視的看它主機是四芯制的還是兩芯制，現在新產品非可視大部是兩芯制，對哪一樓就接主機的對應接線端與COM公共端口，301的你就一芯接主機的301接線柱另一端接COM公共端口他們不分正負極的。如果是四芯，有一條黑色一般是接COM端，一條黃色接音柱，一條紅色接VCC電源，一條接開鎖信號的。
-----------------------------------------------------------------------------------
樓宇門鈴對講機有5根線如何區分
這5根線用萬能表如何判斷
5線各接口功能.電壓數據.如下
1.接口-SP喇叭線 12V電壓
2.接口-MIC話筒線
3.接口-地線
4.接口-開鎖線 12V電壓
5.接口-用戶對應呼叫線 0/12V電壓（門口機沒有按對應用戶呼叫鍵時0V）
-----------------------------------------------------------------------------------
小區門禁家里對講機后面5根線，和8根的網線怎么連接
8跟網線是為了方便余線，5根線，一般是公共，語音，開鎖。另兩根視頻
-----------------------------------------------------------------------------------
主機的接線點符號對應上分機接上即可，最好來，張圖
-----------------------------------------------------------------------------------
樓宇對講機 2線跟5線有什么區別
2線的 1呼叫線 2單元公共線
5線的 1收話 2送話 3開鎖 4地 5電源
------------------------------------------------------------------------------------
大家好 我家的4線無視頻對講機 只能開鎖 其余功能都不能用 應該是接線錯誤吧 （他是4線的，紅黑黃藍） 現在線已經亂了 求高手指點該如何區分 如何接線
開鎖正常說明有2根線結對了，把另外的2根線對調一下就可以。
---------------------------------------------------------------------------------------------------------------
五線對講門鈴中1234b代表啥意思?
1和2 是對講線，3是地線，4是開鎖線，B是房號(響鈴)線
--------------------------------------------------------------------------------------------------------------------------------
四線對講門鈴和五線對講門鈴有何不同
五線對講門鈴主機出來的5芯線分別是紅（+V）+12V、白（TXD）數據發送、黑（RXD）數據接收、綠（GND）地線、藍（ALM）聯網信號，分別對講分機的排線是黑、紅、黃、綠、白。通常五線制分機定義上來講：通話上行、通話下行、地線、開鎖線、振鈴線。
如果是四芯，有一條黑色一般是接COM端，一條黃色接音柱，一條紅色接VCC電源，一條接開鎖信號的。四線制分機：通話上行、通話下行、地線、振鈴線。
|
